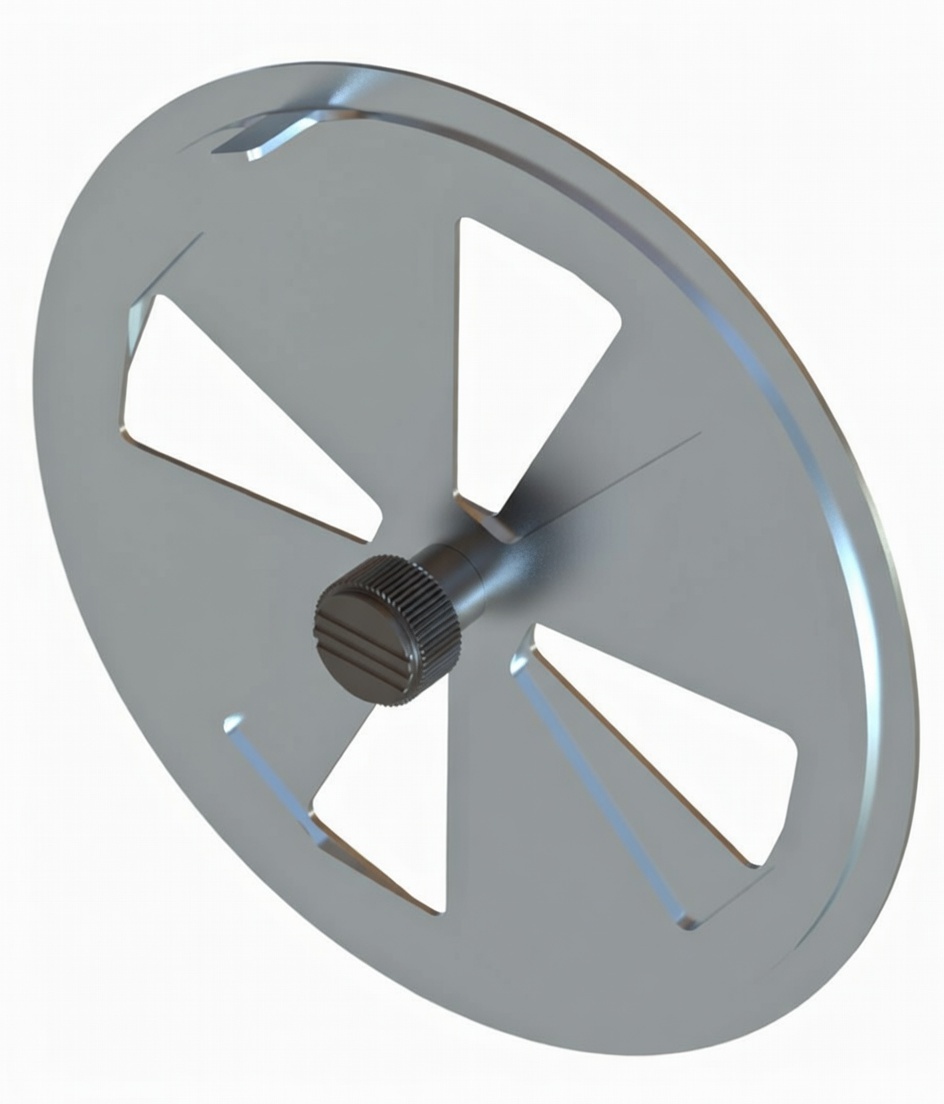

Abdeckplatte verzinkt – verstellbare Ausführung
✅ Anwendungen
zur Abdeckung von Rohrdurchführungen
geeignet für Absaug- und Lüftungsanlagen
Einsatz bei Wand- oder Deckendurchführungen in industriellen Rohrsystemen
🛠 Eigenschaften
Material: Stahlblech, verzinkt
geeignet für Absaug- und Lüftungssysteme

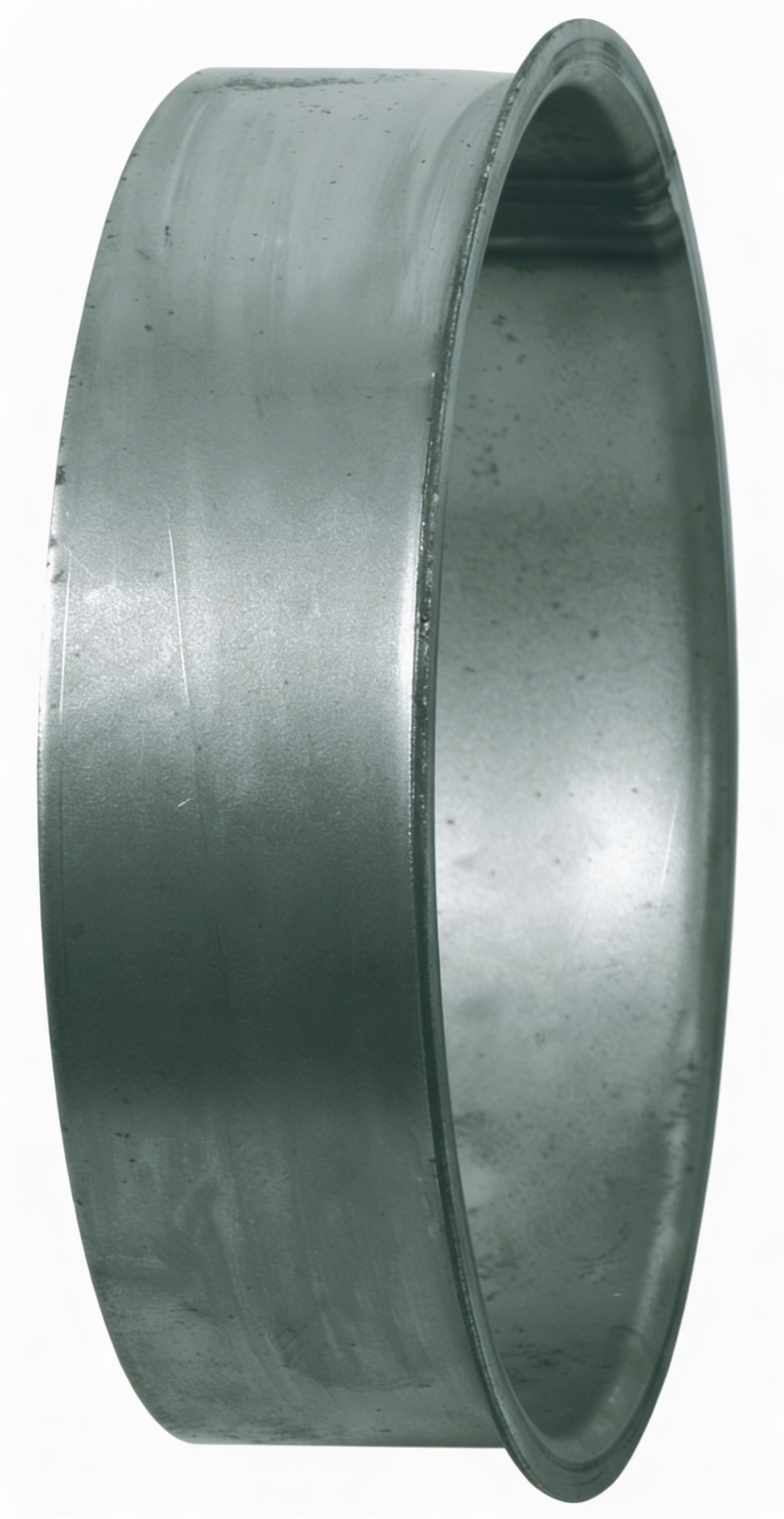

Anschweißende geschweißt – 2 mm – mit Bord für Spannschelle – Länge 50 mm – Stahl
✅ Anwendungen
zur dauerhaften Verbindung mit Rohrleitungen durch Anschweißen
geeignet für Absaug- und industrielle Rohrsysteme
für stabile und belastbare Rohranschlüsse
🛠 Eigenschaften
geschweißte Ausführung
Materialstärke: 2 mm
Länge: 50 mm
mit Bord zur Verbindung mittels Spannschelle
unlackierte Ausführung
robuste Bauweise für industrielle Anwendungen
📊 Technische Daten
Materialstärke: 2 mm
Länge: 50 mm
Anschluss: Anschweißende mit Bord für Spannschelle
Oberfläche: Stahl / unlackiert

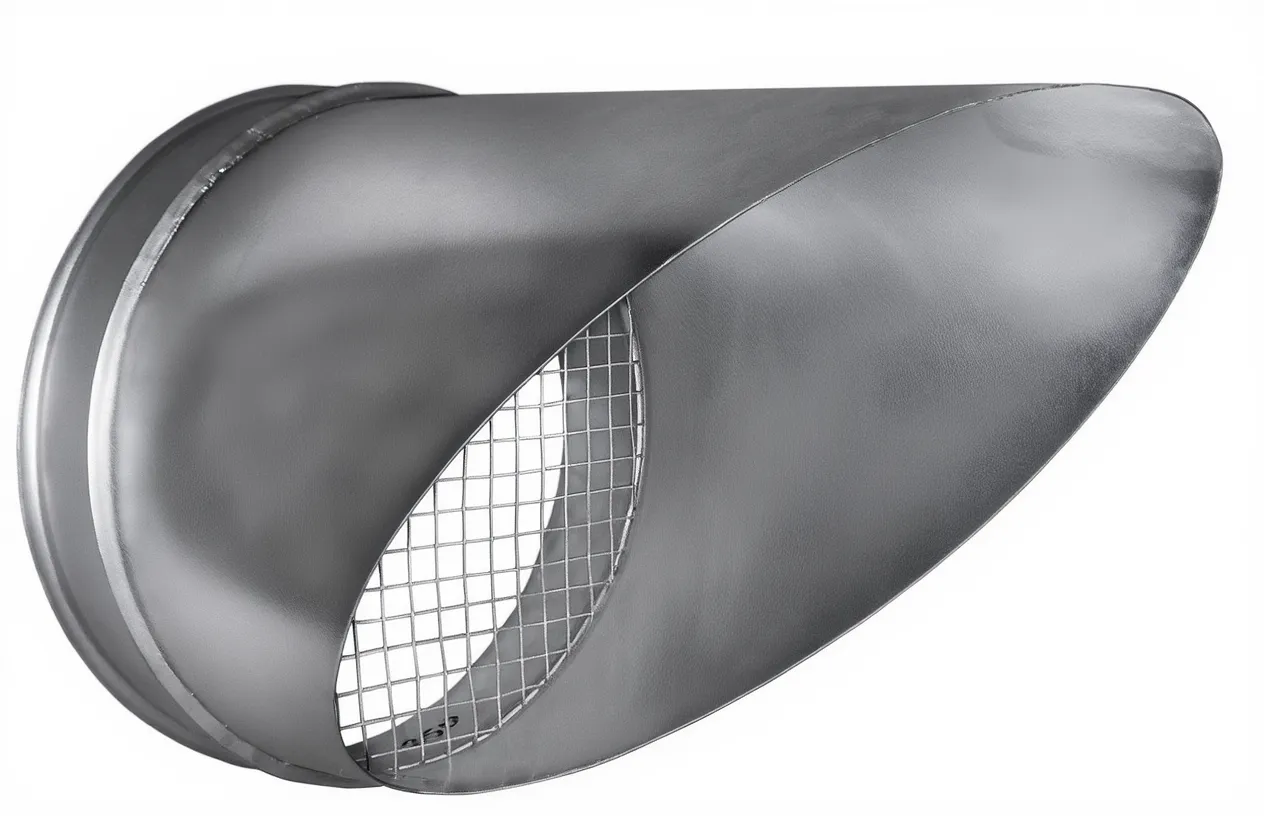

Ausblasrohr mit Vogelschutz verzinkt – Stahlblech s = 0,9 mm mit Bord für Spannschelle
✅ Anwendungen
Ausblasleitung für Absaug- und Lüftungsanlagen
zur gezielten Ableitung von Abluft ins Freie
geeignet für den horizontalen Einbau, z. B. als Wanddurchführung
🛠 Eigenschaften
Material: verzinktes Stahlblech
Blechstärke: s = 0,9 mm
mit Bördelrand für Spannschellenverbindung
inklusive integriertem Vogelschutzgitter
stabile Ausführung für den dauerhaften Außeneinsatz
📊 Technische Daten
Länge L: ca. NW 100 → 250 mm – NW 710 → 860 mm
s = 0,9 mm
Ausführung: verzinkt
Anschluss: mit Bördelrand (für Spannschelle geeignet)
📦 Liefervarianten
Nennweiten: 100 – 710 mm
verschiedene Längen im Bereich von ca. 250 mm bis 860 mm

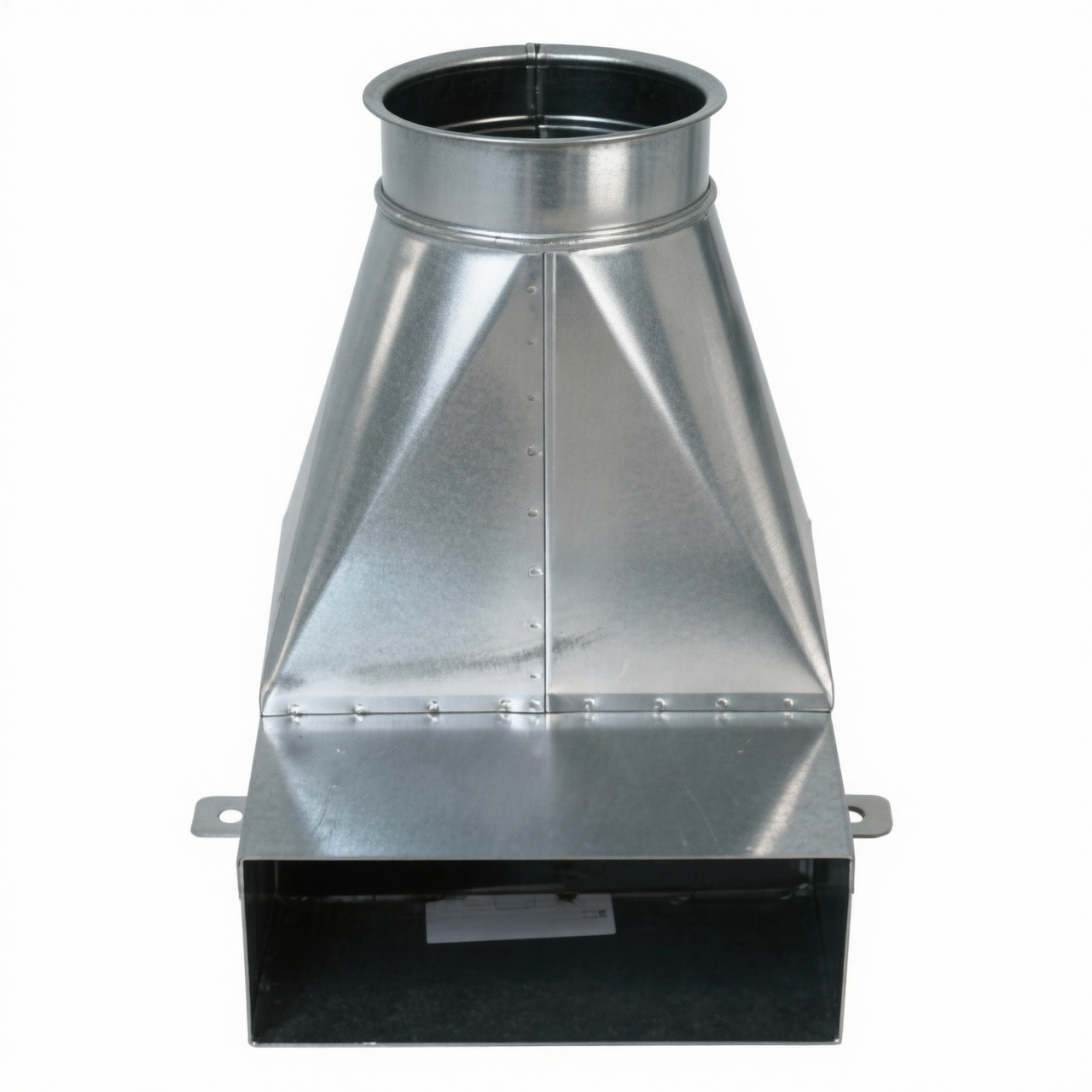

Bodenkehrloch – verzinktes Schachtsystem mit Bord für Spannschelle
✅ Anwendungen
Schachtsystem zur festen Verrohrung mit einer Absauganlage
zum Absaugen von aufgekehrtem Staub und Spänen
Holzstaub und kleinere Holzteile können in den Schacht gekehrt und über das Rohrsystem abtransportiert werden
🛠 Eigenschaften
Ausführung: verzinkt
mit Bord für Spannschelle
geeignet für Bördelrohre
zur Befestigung am Boden vorgesehen
optional ist ein Schutzgitter und/oder eine Verschlussklappe erhältlich

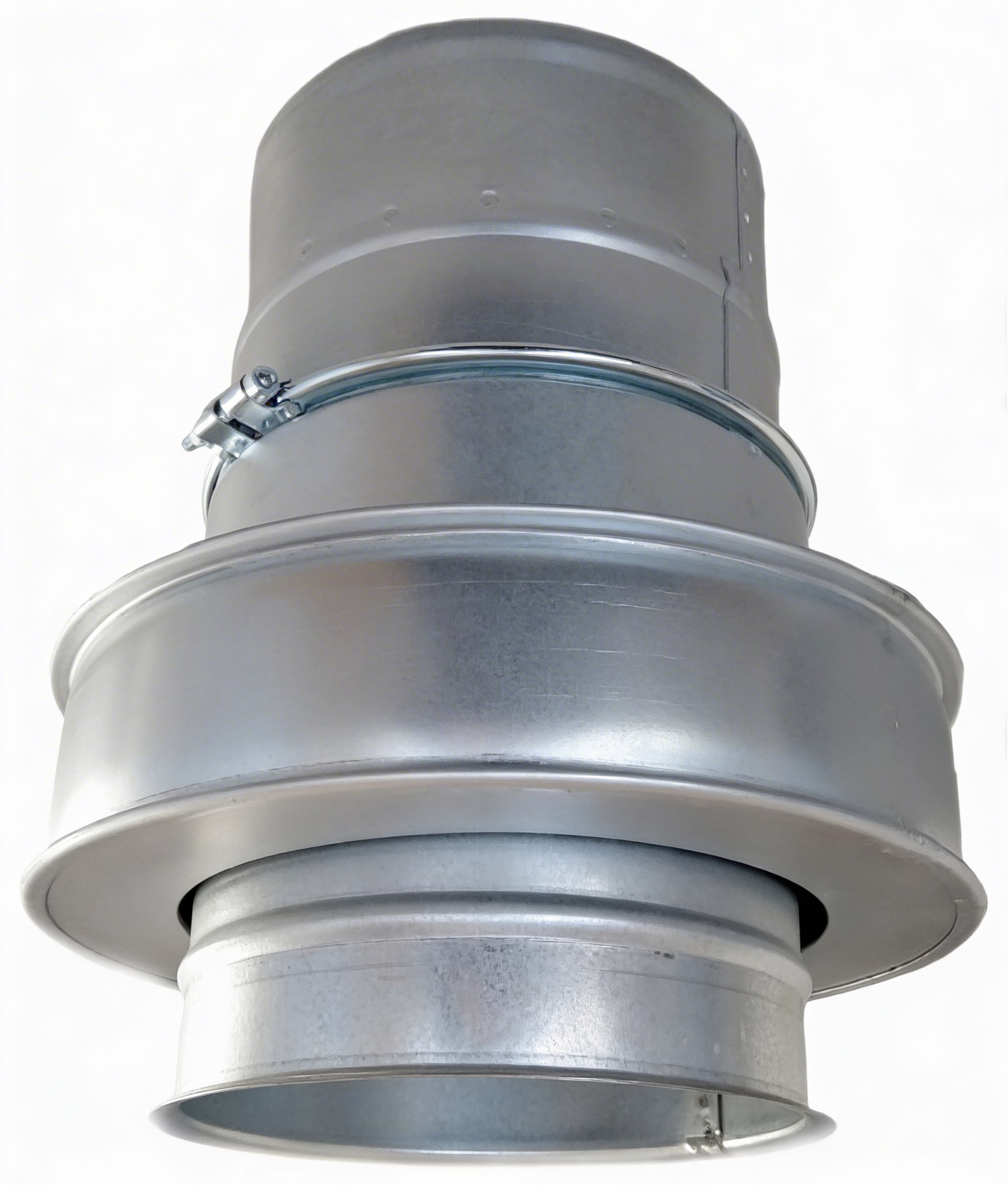

Drehkopf verzinkt – mit Bord für Spannschelle und glatter Schlauchseite
✅ Anwendungen
Anschlussstück für Absaugschläuche an CNC-Maschinen und Bearbeitungszentren
Montage auf dem Absaugstutzen einer Maschine
geeignet für Absauganlagen in der Holz- und Kunststoffbearbeitung
🛠 Eigenschaften
Ausführung: verzinkt
feste Seite mit Bord für Spannschelle zur Verbindung mit Bördelrohren
drehbare Seite glatt zur Aufnahme eines Schlauches
der Drehmechanismus reduziert Torsionskräfte im Schlauch
verhindert ein Verdrehen des angeschlossenen Absaugschlauches
sollte bei jedem Bearbeitungszentrum montiert werden

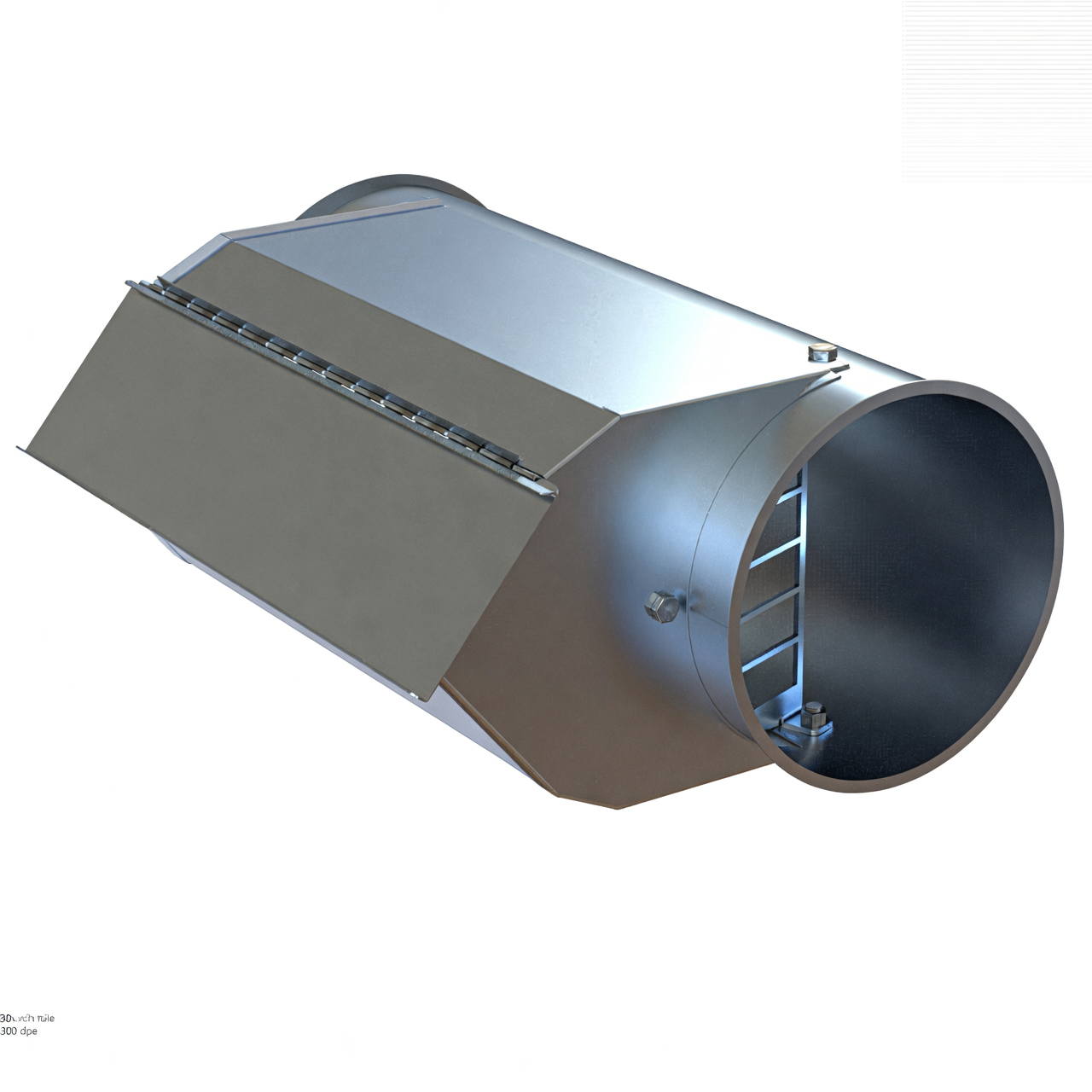

Klotzfänger mit Gitter – verzinkt – Einbaulänge 500 mm
✅ Anwendungen
zum Abscheiden von größeren Holzstücken, Spänen und Fremdkörpern in Absaugleitungen
Einsatz in Absauganlagen der Holzverarbeitung
Schutz von Ventilatoren, Rohrleitungen und Filteranlagen vor größeren Partikeln
🛠 Eigenschaften
Ausführung: verzinkt
mit Bord für Spannschelle zur Verbindung mit Bördelrohren
mit innenliegendem Abweisgitter
mit Sammelkasten zur Aufnahme abgeschiedener Partikel
selbstöffnende Entsorgungsklappe (öffnet bei Unterdruckabfall)
📊 Technische Daten
Einbaulänge: 500 mm
Material: Stahl, verzinkt
Ausführung: mit innenliegenden Gitter

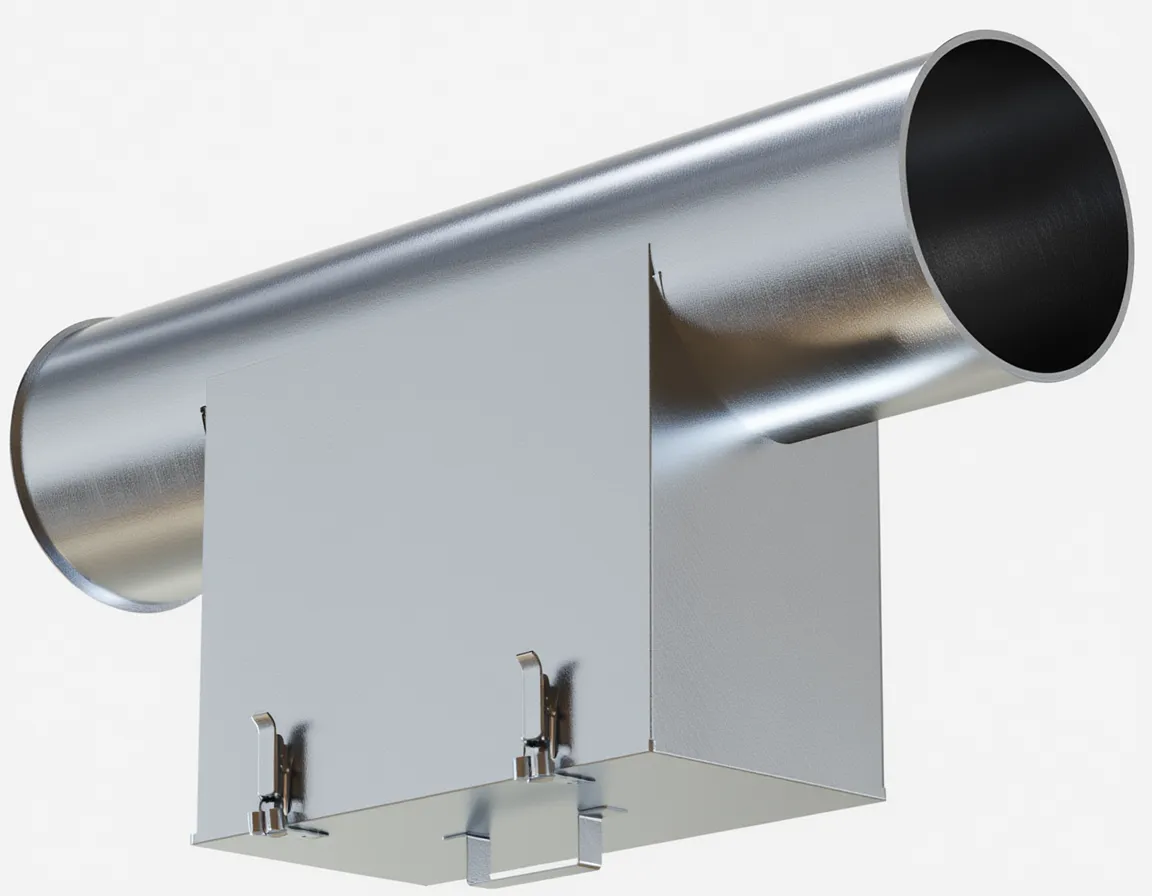

Klotzfänger verzinkt – ohne innenliegendes Gitter – Einbaulänge ca. 1.000 mm
✅ Anwendungen
zur Abscheidung grober Fremdkörper in Absaug- und Rohrleitungssystemen
geeignet für industrielle Entstaubungs- und Förderanlagen
Einbau in Luft- und Materialförderleitungen
🛠 Eigenschaften
Ausführung: verzinkt
ohne innenliegendes Gitter
mit Bord für Spannschelle
robuste Stahlkonstruktion für industrielle Anwendungen
Einbaulänge: ca. 1.000 mm
📊 Technische Daten
Material: Stahl, verzinkt
Ausführung: ohne innenliegendes Gitter
Einbaulänge: ca. 1.000 mm

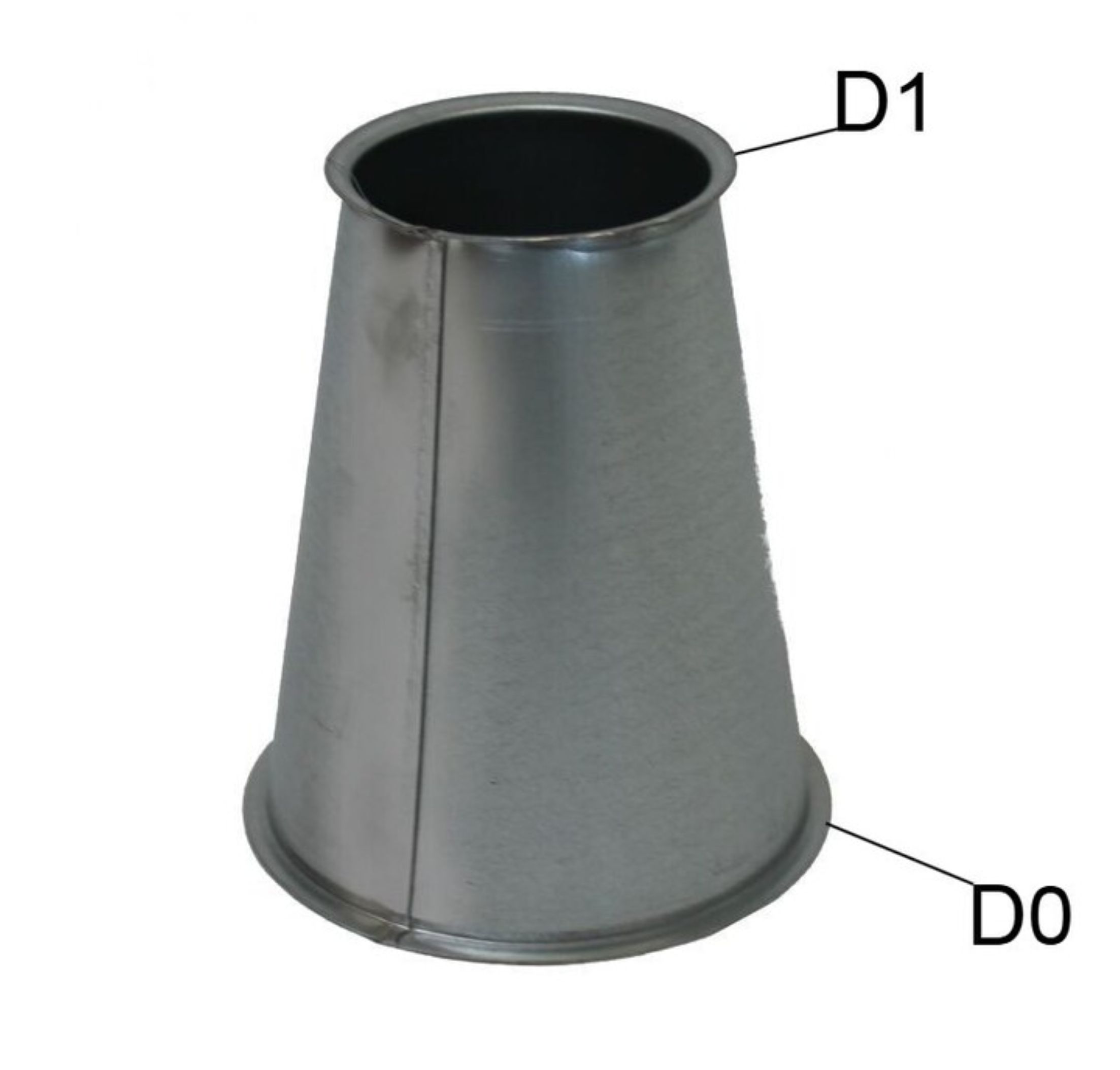

Konus / Reduzierung – beidseitig mit Bord für Spannring – verzinkt
✅ Anwendungen
Zur Verbindung unterschiedlicher Rohrdurchmesser in Absauganlagen und Luftführungssystemen
Ideal für Übergänge bei Rohrleitungen mit verschiedenen Nennweiten
Geeignet für industrielle Anwendungen in der Holz-, Kunststoff- oder Metallverarbeitung
Einsetzbar in Über- und Unterdrucksystemen
🛠 Eigenschaften
Ausführung: Konisch reduzierend, beidseitig mit Bördelrand (Bord)
Material: verzinkter Stahl

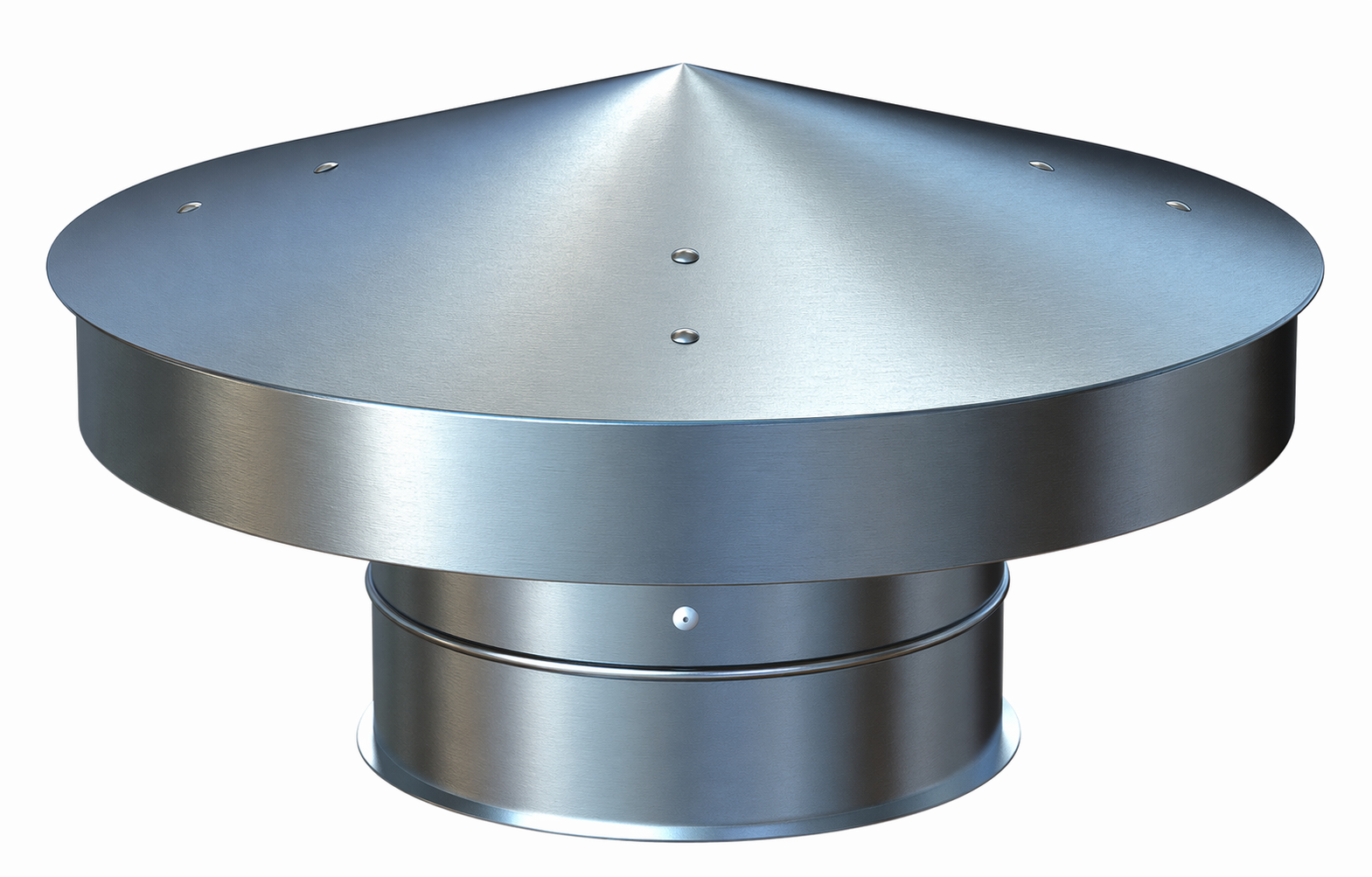

Regenhaube – verzinkt – für vertikale Ansaug- und Abluftsysteme
✅ Anwendungen
zum Schutz von vertikalen Ansaug- und Abluftleitungen vor Regen und Witterungseinflüssen
Einsatz in Absauganlagen und industriellen Lüftungssystemen
geeignet für Außenbereiche und Dachinstallationen
🛠 Eigenschaften
Material: Stahlblech, verzinkt
Blechstärke: s = 0,9 mm
Ausführung für vertikale Ansaug- und Abluft
mit Bord für Spannschellenverbindung
ohne Vogelschutzgitter (optional erhältlich)
robuste und witterungsbeständige Bauweise

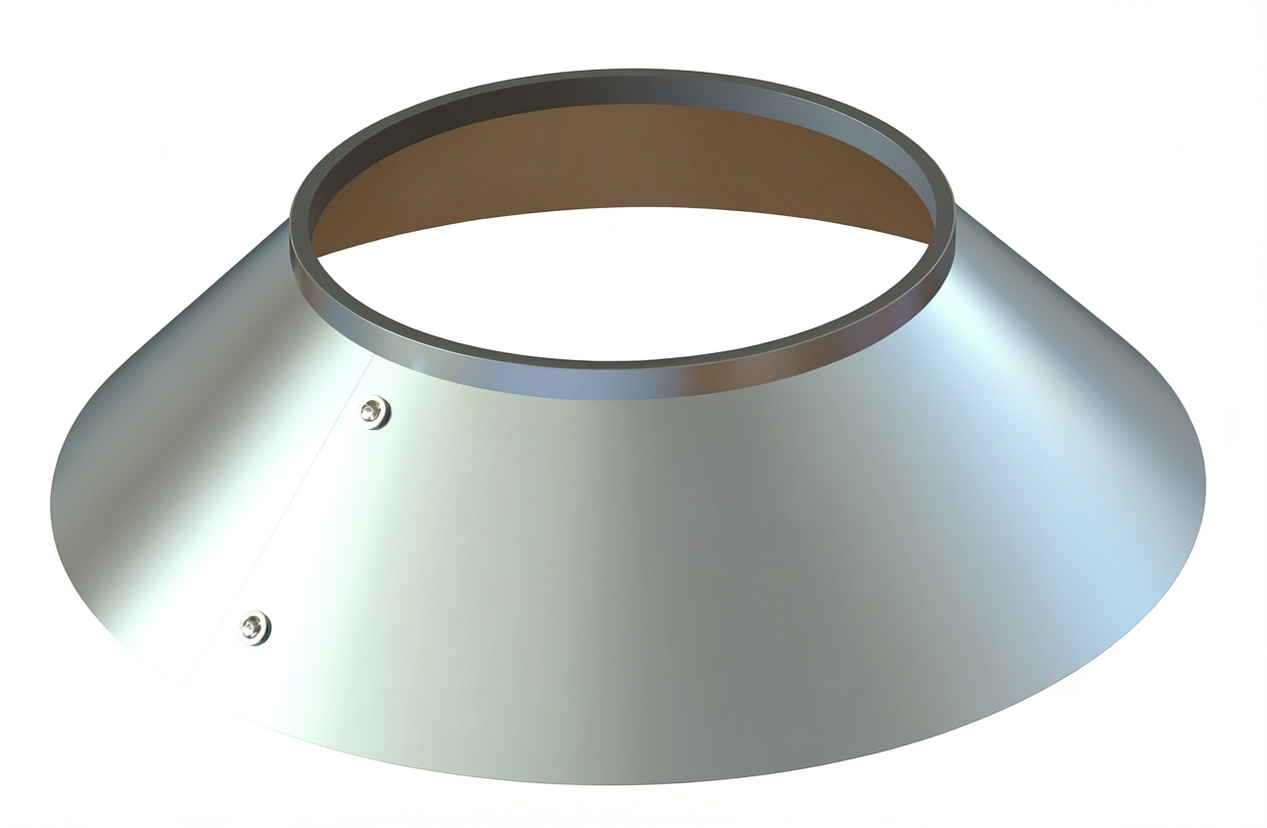

Regenkragen verzinkt – Stahlblech t = 0,9 mm – zur Abdichtung einer Rohrdurchführung
✅ Anwendungen
zur Abdichtung einer Rohrdurchführung
🛠 Eigenschaften
Material: Stahlblech, verzinkt
Blechstärke: 0,9 mm
passend für Dachdurchführung
📊 Technische Daten
Material: Stahl, verzinkt
Blechstärke: 0,9 mm
Rohrschalldämpfer Reinluft – verzinkt – Länge 0,5 / 1,0 / 2,0 m
✅ Anwendungen
zur Geräuschreduzierung in Reinluftleitungen von Absauganlagen
Einsatz in industriellen Lüftungs- und Luftführungssystemen
geeignet für Absauganlagen in Holz-, Metall- oder Kunststoffverarbeitung
🛠 Eigenschaften
Material: Stahlblech, verzinkt
Isolierung: t = 100 mm
Enden ausgeführt mit Bord – passend für Spannschellen
stabile Bauweise zur effektiven Schalldämmung
📊 Technische Daten
Blechstärke: s = 0,9 mm
Längen: 0,5 m / 1,0 m / 2,0 m

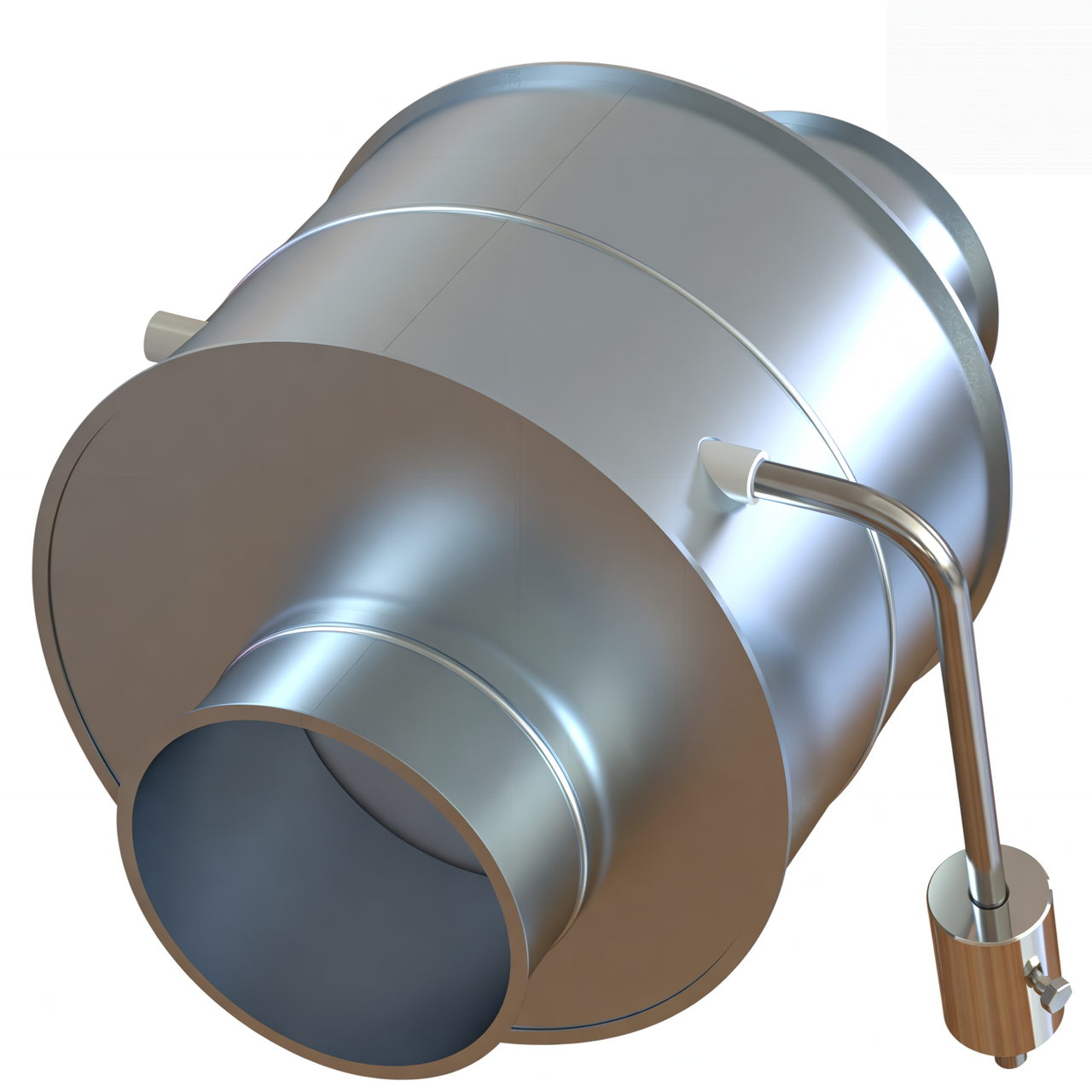

Rückschlagklappe verzinkt – leichte Ausführung – beidseitig mit E-Bord
✅ Anwendungen
zum Verhindern von Rückfluss von Luft und Staub in Absaug- und Rohrleitungssystemen
Einsatz in Absauganlagen und industriellen Luftführungssystemen
🛠 Eigenschaften
leichte Ausführung
Rückschlagklappe / Verschlussklappe für Rohrleitungen
Material: verzinktes Stahlblech
beidseitig mit E-Bord zur Verbindung mit Spannschellen
Öffnung der Klappe erfolgt durch den Luftstrom in der Rohrleitung
Schließen der Klappe bei Stillstand durch ein Gegengewicht
📊 Technische Daten
Blechstärke: s = 0,9 mm
Länge: 450 – 610 mm
Ø d1: 287 – 582 mm

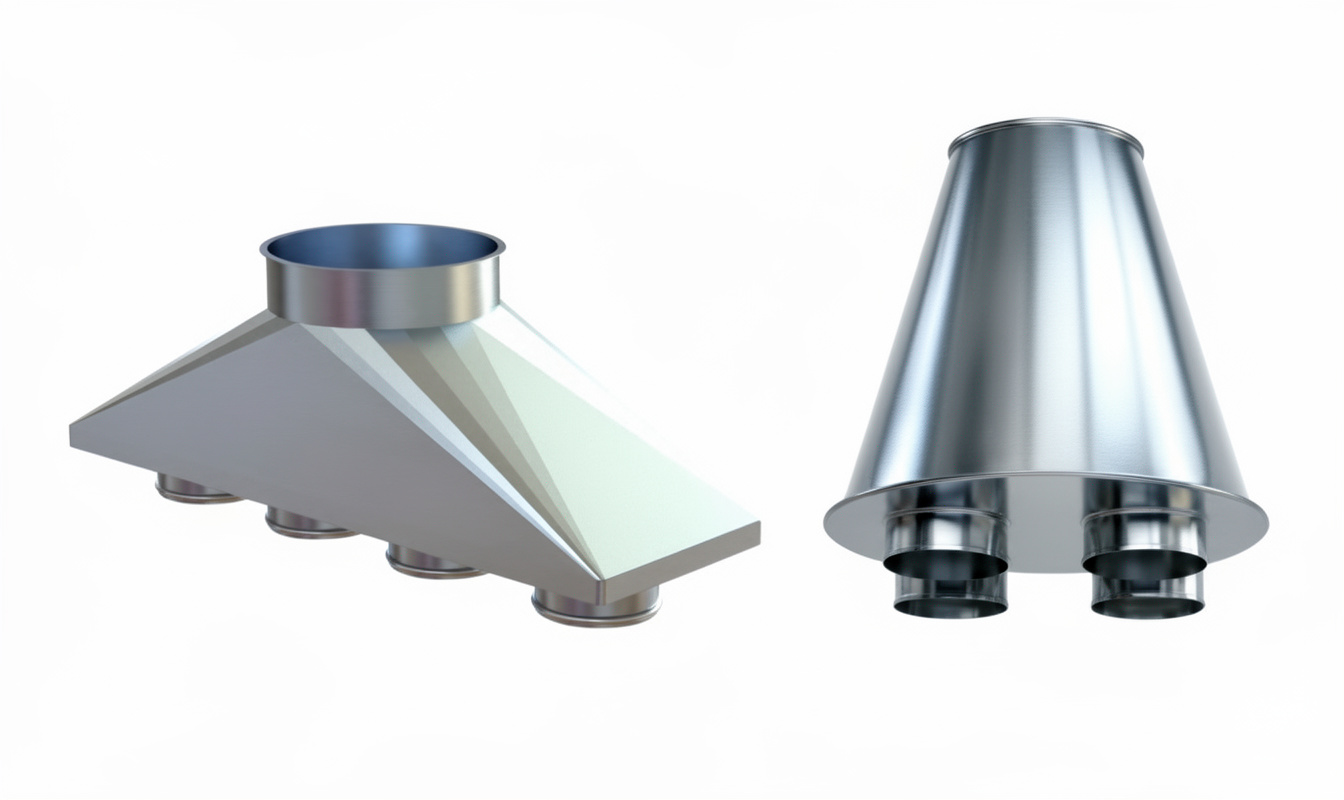

Sammler eckig / rund – verzinkt – mit Stutzen – individuell konfigurierbar
✅ Anwendungen
zum Zusammenführen mehrerer Absaugstellen in ein zentrales Rohrsystem
ideal für eng beieinanderliegende Absaugpunkte
Einsatz in Absauganlagen, Luftführungssystemen und industriellen Anwendungen
🛠 Eigenschaften
Ausführung: verzinkt
wahlweise eckige oder runde Bauform
eckige Ausführung: 2 – 5 Anschlüsse möglich
runde Ausführung: 3 – 5 Anschlüsse möglich
Stutzenlänge: 90 mm
mit Bord für Spannschellenverbindung
Hauptdurchmesser und Abgangsdurchmesser frei wählbar
Abgänge wahlweise mit Bord oder als Schlauchanschluss ausführbar
🔧 Hinweise
Ausführung der Abgänge (Bord oder Schlauchanschluss) bitte bei Bestellung angeben
individuelle Konfiguration je nach Anforderung möglich

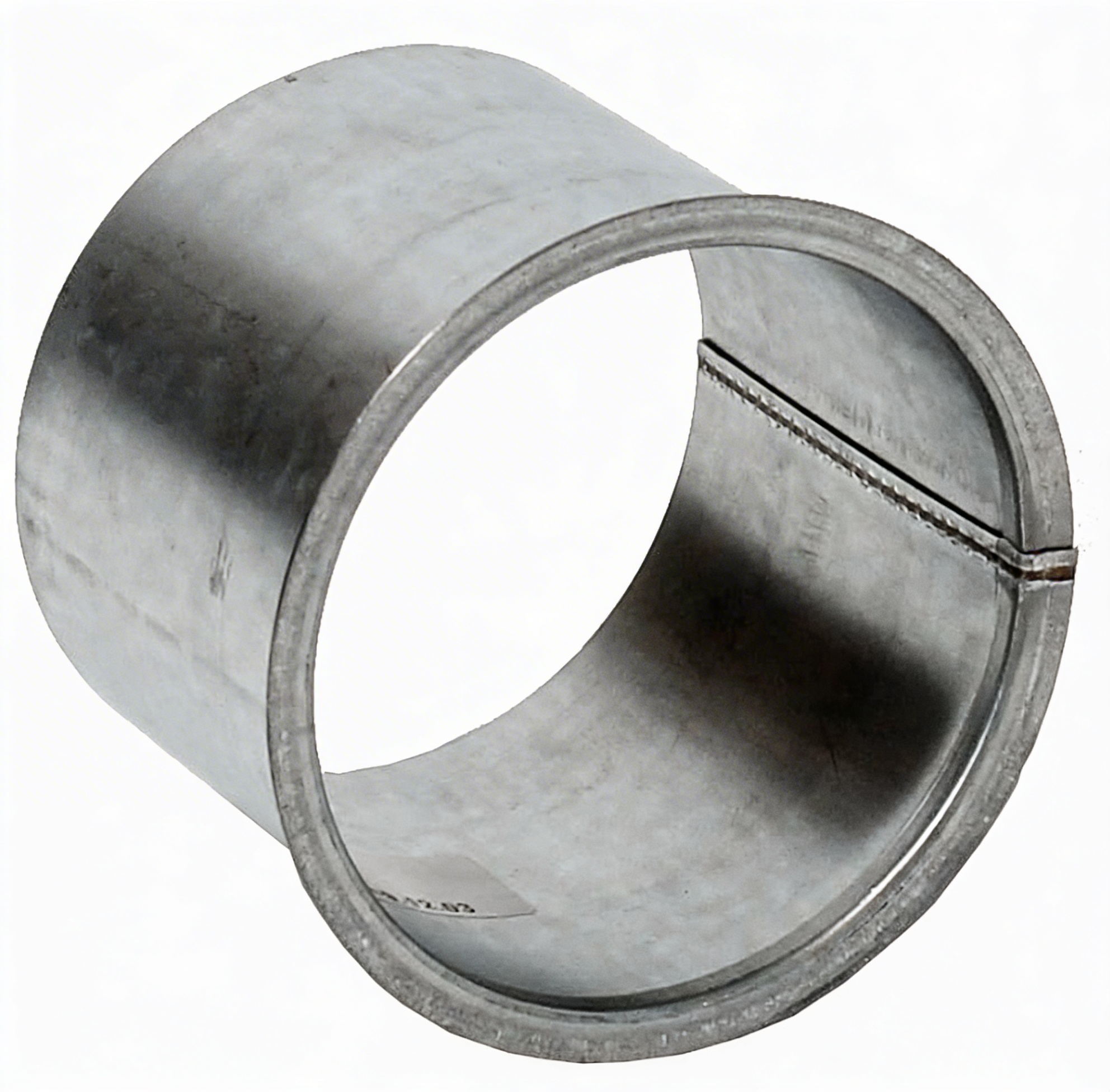

Schlauchstutzen verzinkt mit Bord – für Schlauchanschlüsse – Länge 100 mm
✅ Anwendungen
Verbindungsstück zur sicheren Anbindung von Schläuchen
geeignet für Absaug-, Förder- und Entstaubungssysteme
Einsatz in Werkstätten, Industrieanlagen und mobilen Absaugeinheiten
🛠 Eigenschaften
Material: verzinkter Stahl
robuste und korrosionsgeschützte Ausführung
Länge: 100 mm
mit Bord (Bördelrand)
glatte Schlauchaufnahme für sicheren Sitz des Schlauches
fachgerechte Schlauchbefestigung mittels Schlauchschelle oder Brückenschelle
🔧 Hinweise zur Montage
Schlauch auf den Stutzen aufschieben
Sicherung durch Schlauchschelle oder Brückenschelle

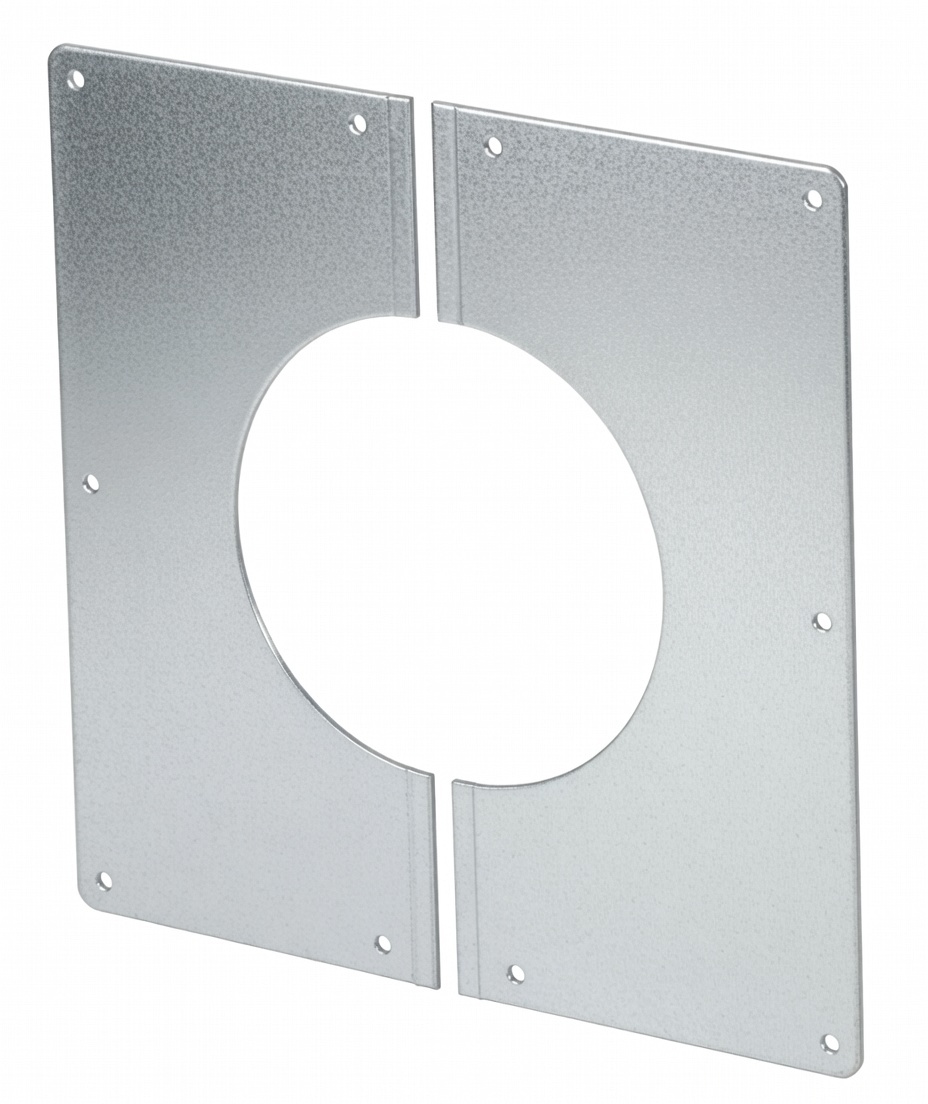

Wandverkleidung verzinkt – zweiteilige Ausführung für Rohrdurchführungen
✅ Anwendungen
zur sauberen Verkleidung von Rohrdurchführungen in Wänden
geeignet für Absaug- und Lüftungsanlagen
optische und technische Abdeckung von Wanddurchführungen
🛠 Eigenschaften
Material: Stahlblech, verzinkt
Blechstärke: s = 0,9 mm
zweiteilige Wandverkleidung
geeignet für Rohrdurchführungen

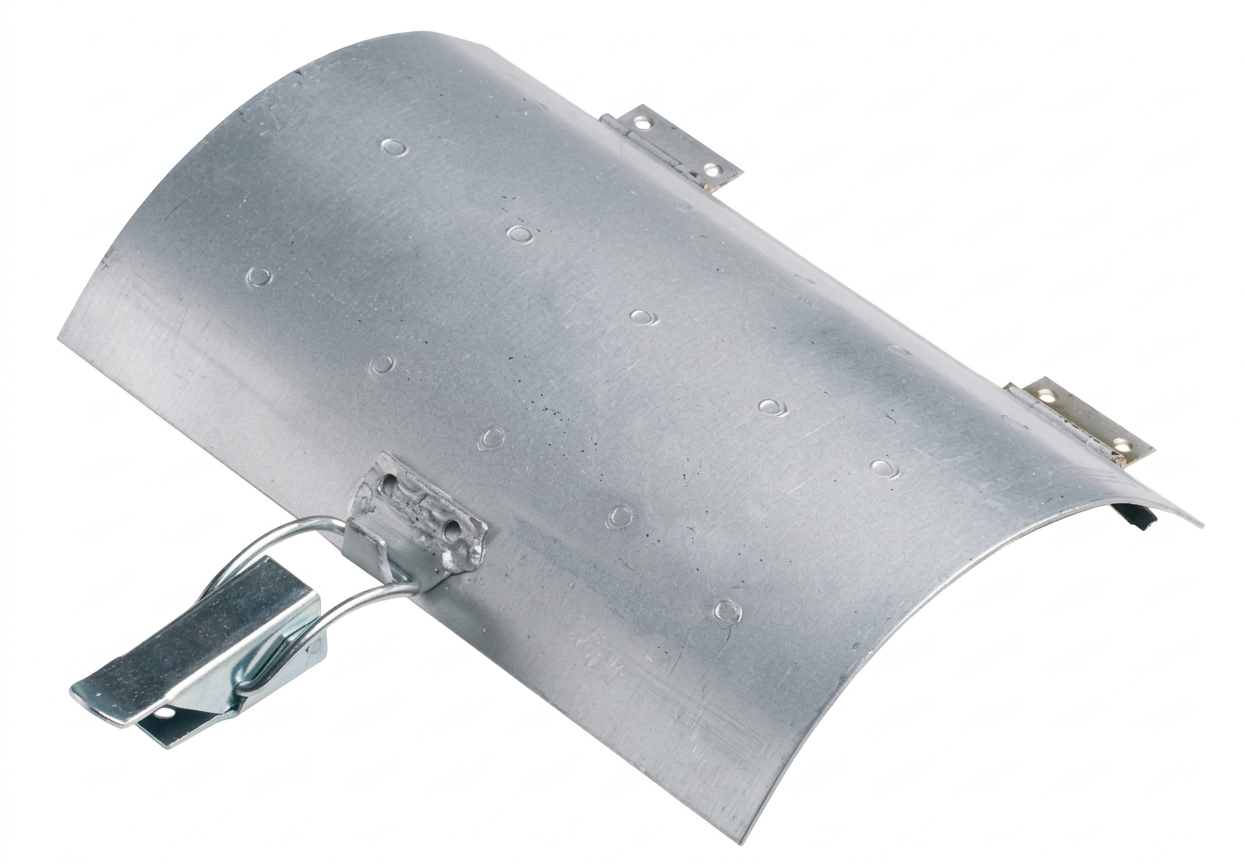

Wartungsklappe verzinkt – 100 × 150 mm, s = 0,7 mm – mit Scharnier und Vorreiber
✅ Anwendungen
Wartungsöffnung für Rohr- und Luftführungssysteme
zur schnellen Kontrolle und Reinigung von Leitungsabschnitten
geeignet für Absaug- und Lüftungsanlagen in industriellen Anwendungen
🛠 Eigenschaften
Ausführung: verzinkt
mit Scharnier für einfaches Öffnen und Schließen
mit Vorreiber zur sicheren Verriegelung
📊 Technische Daten
Maße: 100 × 150 mm
Blechstärke: s = 0,7 mm

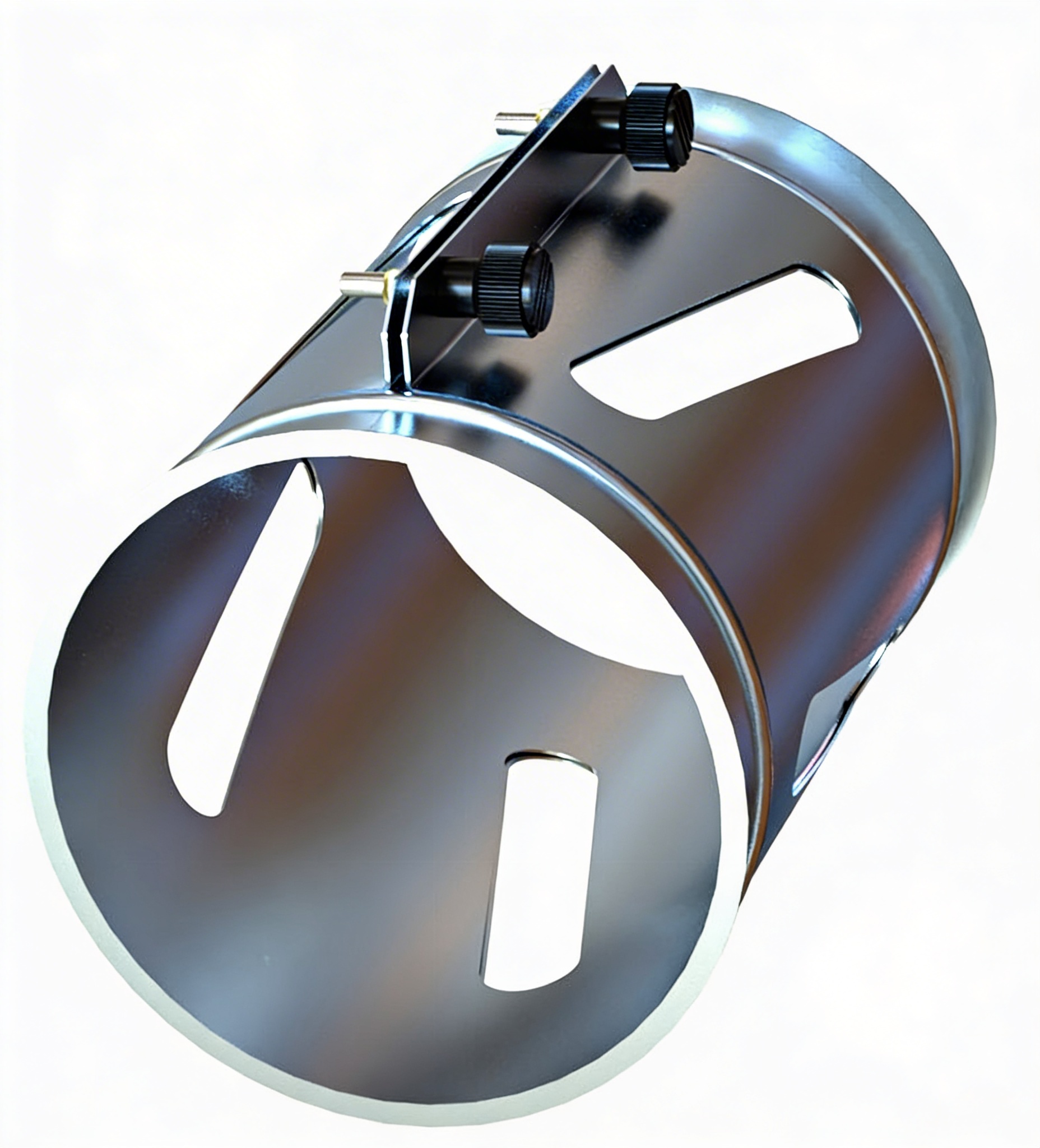

Zusatzluftregulierung verzinkt – mit Bord für Spannschelle
✅ Anwendungen
zur Regulierung der Zusatz- bzw. Sekundärluft in Absaug- und Rohrleitungssystemen
Einsatz in Absauganlagen und industriellen Luftführungssystemen
🛠 Eigenschaften
Material: Stahlblech, verzinkt
Blechstärke: s = 0,9 mm
mit Bord für Spannschelle zur Verbindung mit Bördelrohren
Sekundärluft kann mittels drehbarer Blende eingestellt werden
